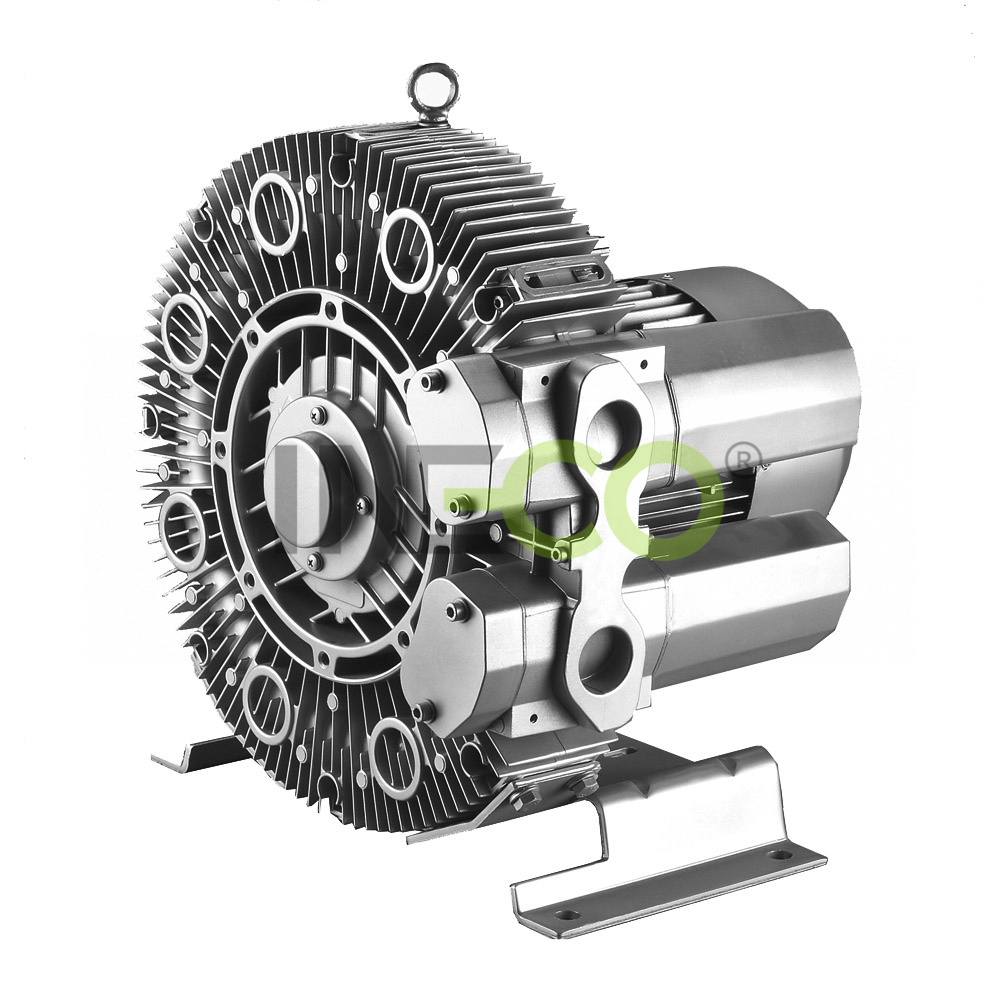

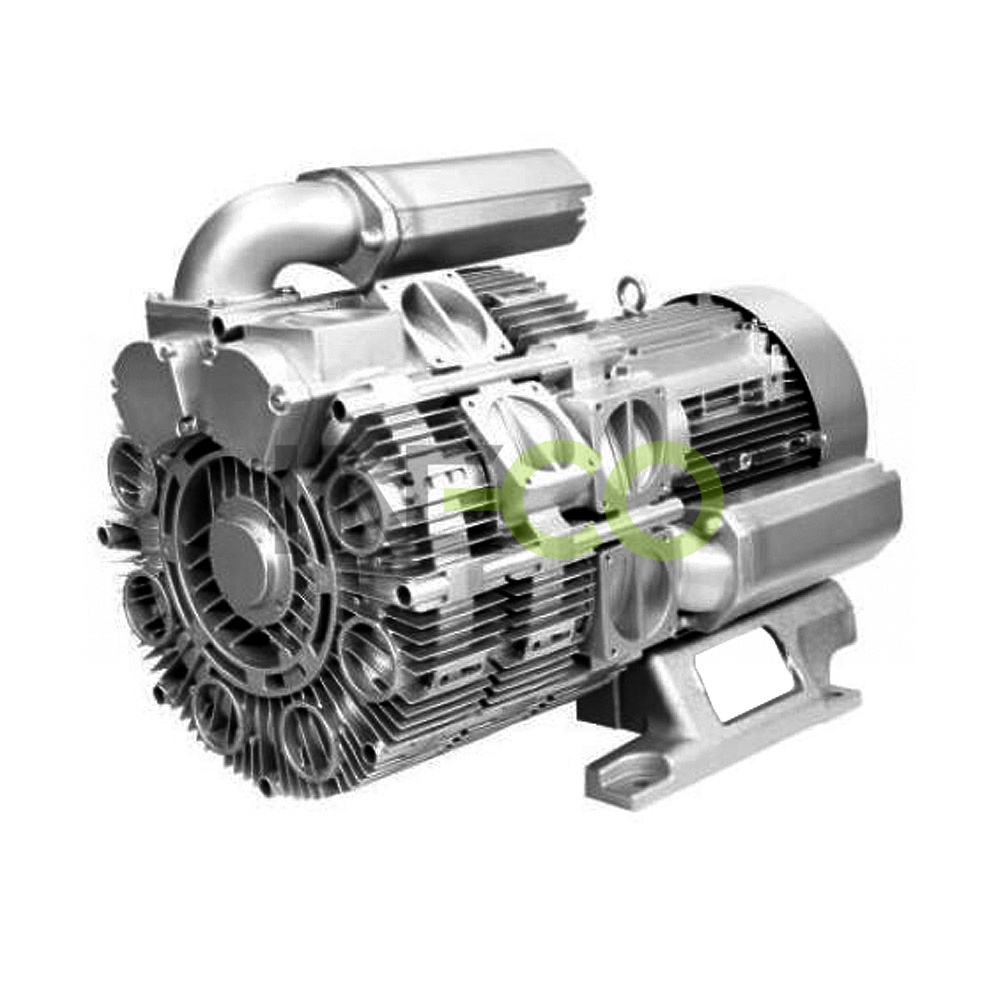

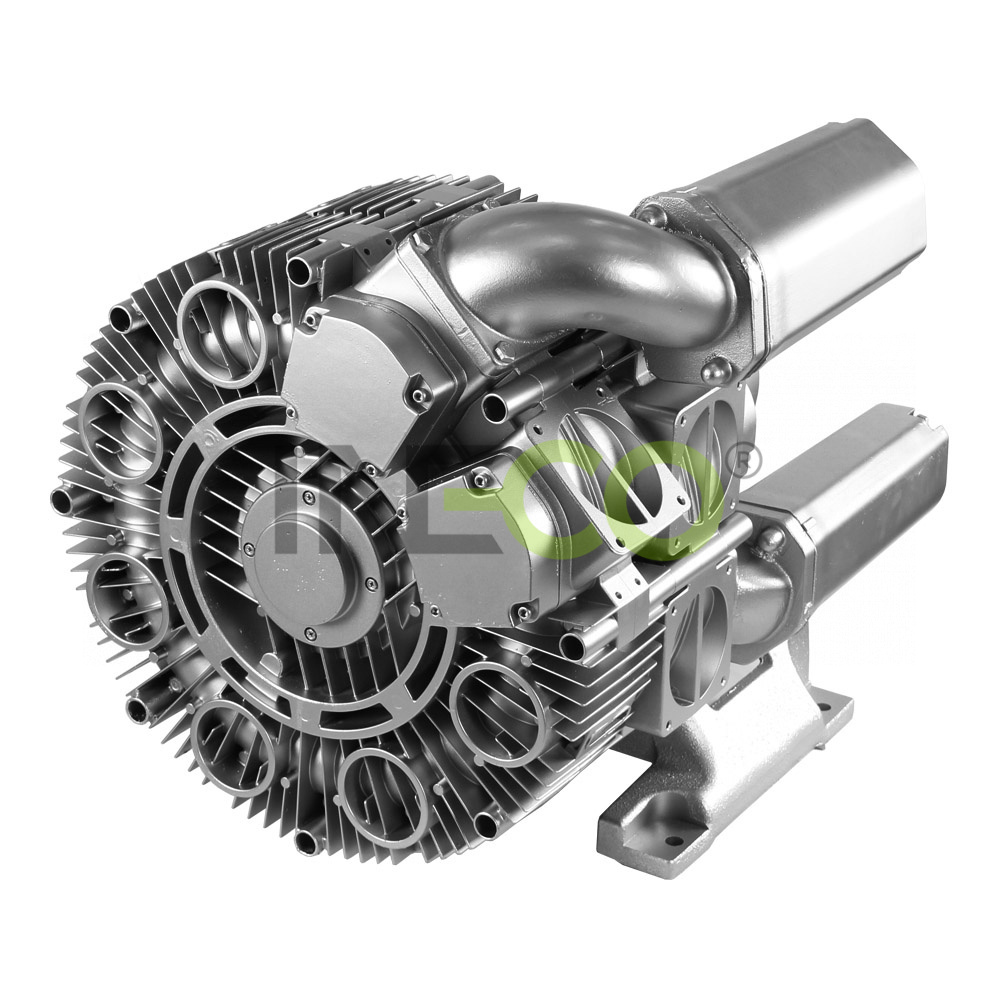

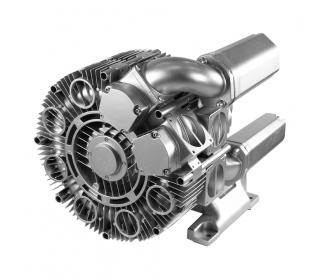

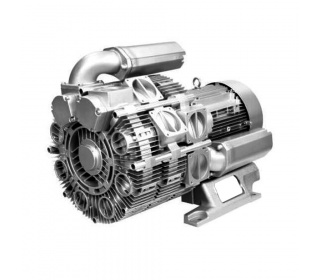

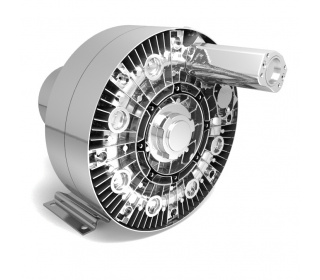

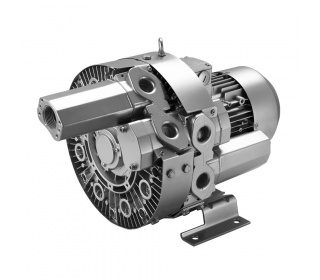

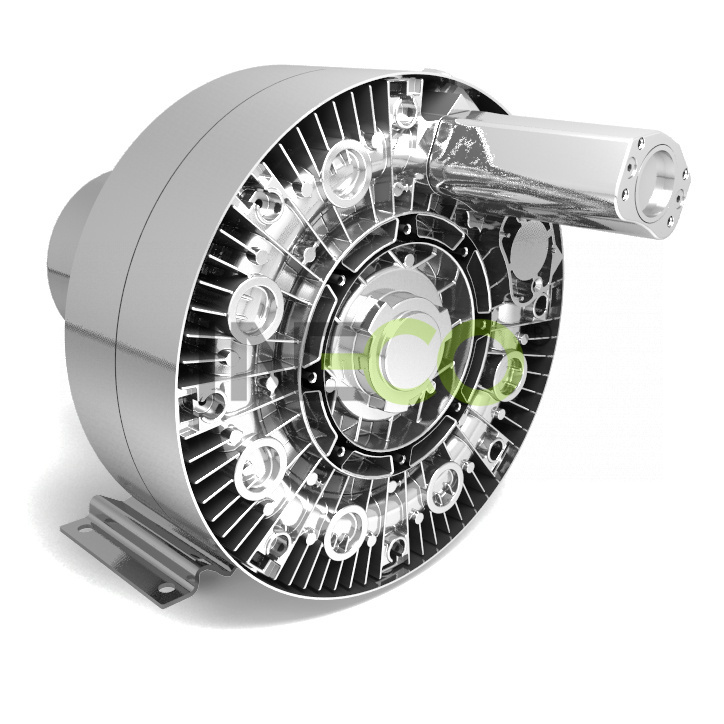

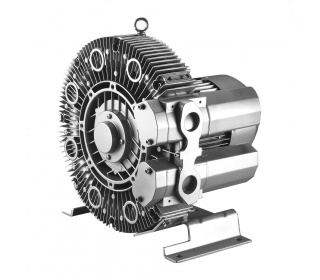

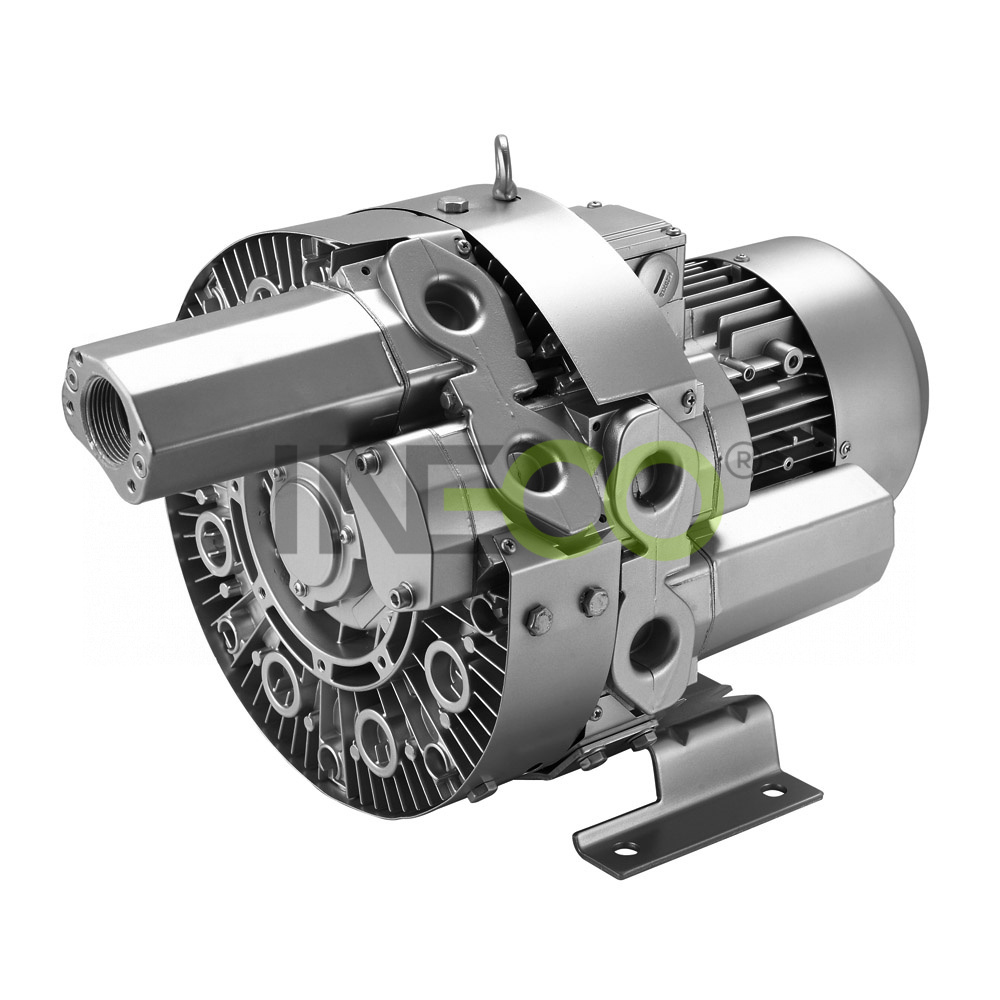

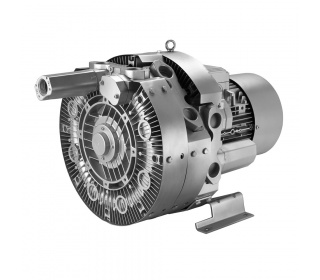

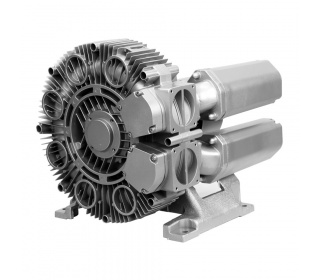

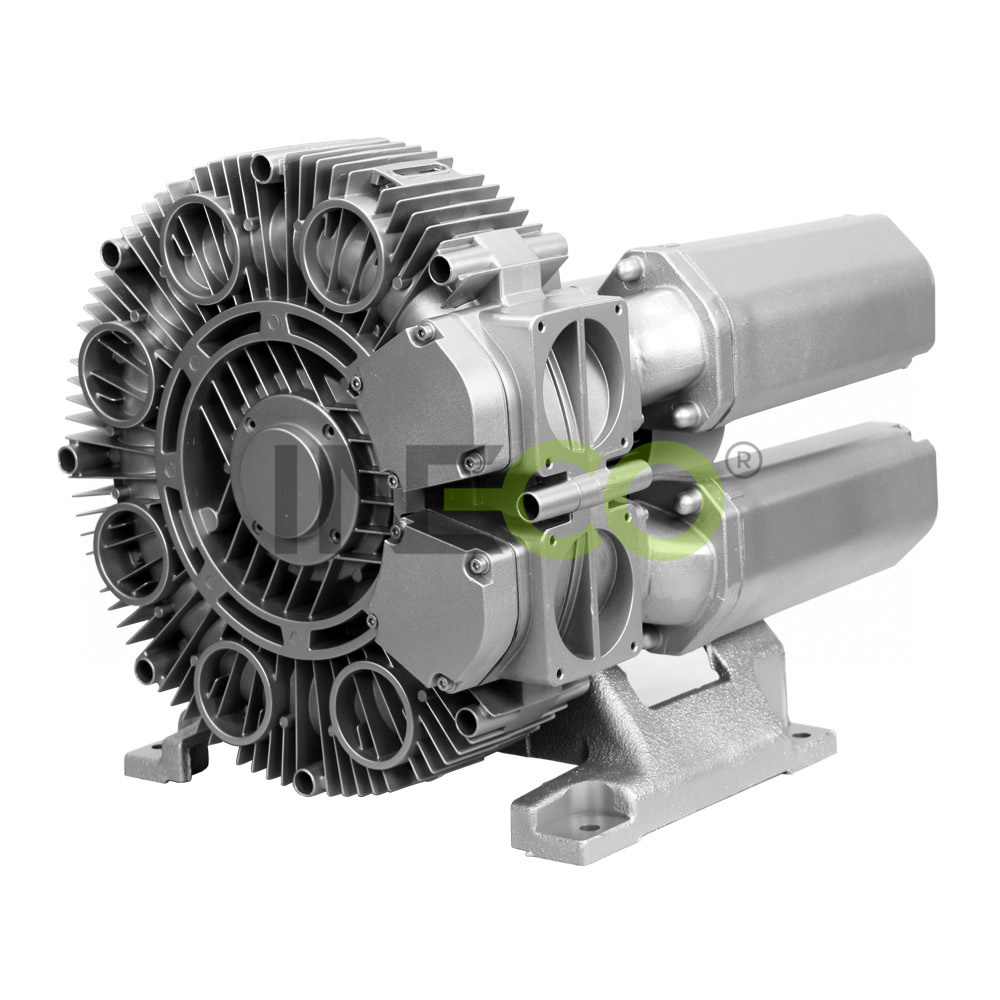

INW HP_visokotlačna puhala / vakuumske črpalke

Značilnost, aplikacije, načelo
Tehnični podatki
Krivulje in dimenzije
Obrazec za povpraševanje
Send e-mail

Značilnost:

široka uporaba
veliko število tipov
brezoljno delovanje
nizka glasnost
enostavno vzdrževanje
veliko območje moči
minimalno število gibljivih delov
enostavna montaža in demontaža
majhna teža
velika izbira opreme

Aplikacije:

prezračevanje v bioloških čistilnih napravah odpadnih vod (ČNOV)
industrijski sesalci: statični ali mobilni, čiščenje filtrov
podvodna masaža, hidromasažne kopalne kadi, hidromasažni stolp
zračni noži, sušilni proces
pnevmatični transportni sistem moke, pšenice itd.
zbiranje prahu, zračni noži
zračni odpadki iz sterilnih prostorov
toplotna kompresija pare za pridobivanje destilirane vode
sesanje proizvodnih ostankov
naprava za sesanje
pnevmatični transport prahu, pudrov, granul, umetnih vlaken, kapsul itd., vgradnja v nevarnih področjih z rizikom nastanka požara
manipulacija s sesalnimi loki, listanje in držanje delov z vakuumom
prezračevanje gojitvenih ribnikov
manipulacija z materialom, embaliranje s toplotnim krčenjem
sesanje prahu, držanje listov s sesanjem, plinski odpadni sistem
izsuševanje sten z vakuumom (vakuumske črpalke)

Načelo:

Plin je vsesan v notranjost orodja preko sesalnega lijaka z vgrajenim blažilnikom hrupa (1). V stranskem kanalu (2) mu gonilno kolo (3) oddaja svojo hitrost in plin se, istočasno, s centrifugalno silo poriva na področje kompresijske komore. Tako se, po spiralni poti, plin ponavljajoče stiska vse do izpraznitvenega lijaka (4), preko katerega gre ven. V primeru večstopenjskih puhal prehaja plin preko večjega števila kompresijskih komor, ki so nameščene ena za drugo in s tem se dosežejo višje razlike tlaka.

princip_postranny_kanal

Tip	Sesana količina (m3/h)	Tlak / vákuum (mbar)	Motor (IP55), 50Hz, (60Hz)*			Glasnost (dB)	Teža (kg)	Priključitev puhala (notranji navoj)
			Moč	Napetost	Tok
			(kW)	(V)	(A)
Trifazne
INW HP210 H16	47	290/230	0,55	200-240 ∆ / 345-415 Y	2,8 ∆/ 1,6 Y	57	16	G 1¼”
INW HP220 H26	47	490/370	0,81	200-240 ∆ / 345-415 Y	4,0 ∆/ 2,3 Y	58	24	G 1¼”
INW HP220 H56	47	650/370	1,5	200-240 ∆ / 345-415 Y	7,5 ∆/ 4,3 Y	58	28	G 1¼”
INW HP310 H16	66	250/250	0,55	200-240 ∆ / 345-415 Y	2,8 ∆/1,6 Y	57	18	G 1¼”
INW HP310 H26	66	350/280	0,81	200-240 ∆ / 345-415 Y	4,0 ∆/ 2,3 Y	59	18	G 1¼”
INW HP320 H46	65	480/400	1,1	200-240 ∆ / 345-415 Y	5,4 ∆/ 3,1 Y	59	28	G 1¼”
INW HP320 H56	65	540/440	1,5	200-240 ∆ / 345-415 Y	7,5 ∆/ 4,3 Y	59	30	G 1¼”
INW HP410 H16	87	380/300	1,1	200-240 ∆ / 345-415 Y	5,4 ∆/ 3,1 Y	55	22	G 1¼”
INW HP420 H26	87	450/480	1,5	200-240 ∆ / 345--415 Y	7,5 ∆/ 4,3 Y	61	32	G 1¼”
INW HP420 H56	87	750/500	3,3	200-240 ∆ / 345-415 Y	13,0 ∆/ 7,5 Y	61	38	G 1¼”
INW HP510 H16	120	360/310	1,5	200-240 ∆ / 345-415V Y	7,5 ∆/ 4,3 Y	64	28	G 1¼”
INW HP510 H26	120	470/310	2,2	200-240 ∆ / 345-415V Y	11,4 ∆/ 6,6 Y	64	29	G 1¼”
INW HP520 H26	120	460/470	2,2	200-240 ∆ / 345-415V Y	11,4 ∆/ 6,6 Y	64	42	G 1¼”
INW HP520 H77	120	820/500	4	345-415 ∆	9,0 ∆	65	52	G 1¼”
INW HP530 H77	120	820/680	4	345-415 ∆	9,0 ∆	67	63	G 1¼”
INW HP530 H87	120	1000/680	5,5	345-415 ∆	11,5 ∆	67	71	G 1¼”
INW HP610 H16	165	360/340	2,2	200-240 ∆ / 345-415 Y	11,4 ∆/ 6,6 Y	65	33	G 1¼”
INW HP610 H26	165	480/340	3,3	200-240 ∆ / 345-415 Y	13,0 ∆/ 7,5 Y	65	35	G 1¼”
INW HP620 H36	165	500/460	3,3	200-240 ∆ / 345-415 Y	13,0 ∆/ 7,5 Y	67	51	G 1¼”
INW HP620 H57	165	740/460	5,7	345-415 ∆	12,5 ∆	68	67	G 1¼”
INW HP630 H67	170	1040/730	7,5	345-415 ∆	16,0 ∆	72	86	G 1¼”
INW HP351 H26	315	270/290	3	200-260 ∆ / 350-450 Y	11,4 ∆/ 6,5 Y	65	50	G 2 ½”
INW HP351 H37	315	390/350	4	350-450 ∆ / 610-725 Y	8,4 ∆/ 4,8 Y	65	85	G 2 ½”
INW HP351 H47	315	500/350	5,5	350-450 ∆ / 610-725 Y	11,1 ∆/ 6,4 Y	65	90	G 2 ½”
INW HP352 H26	320	190/230	3	200-260 ∆ / 350-450 Y	11,4 ∆/ 6,5 Y	68	68	G 2 ½”
INW HP352 H37	320	310/350	4	350-450 ∆ / 610-725 Y	8,4 ∆/ 4,8 Y	69	79	G 2 ½”
INW HP352 H47	320	480/530	5,5	350-450 ∆ / 610-725 Y	11,1 ∆/ 6,4 Y	71	90	G 2 ½”
INW HP352 H57	320	700/530	7,5	350-450 ∆ / 610-725 Y	15,0 ∆/ 8,7 Y	71	127	G 2 ½”
INW HP352 H67	320	870/530	11	350-450 ∆ / 610-725 Y	22,0 ∆/ 12,7 Y	72	130	G 2 ½”
INW HP353 H37	320	250/300	4	350-450 ∆ / 610-725 Y	8,4 ∆/ 4,8 Y	69	82	G 2 ½”
INW HP353 H47	320	410/490	5,5	350-450 ∆ / 610-725 Y	11,1 ∆/ 6,4 Y	71	93	G 2 ½”
INW HP353 H57	320	620/680	7,5	350-450 ∆ / 610-725 Y	15,0 ∆/ 8,7 Y	71	153	G 2 ½”
INW HP353 H67	320	1020/680	11	350-450 ∆ / 610-725 Y	22,0 ∆/ 12,7 Y	72	170	G 2 ½”
INW HP551 H26	480	120/130	3,0	200-260 ∆ / 350-450 Y	11,4 ∆/ 6,5 Y	69	66	G 3”
INW HP551 H37	480	200/230	4,0	350-450 ∆ / 610-725 Y	8,4 ∆/ 4,8 Y	69	78	G 3”
INW HP551 H47	480	330/380	5,5	350-450 ∆ / 610-725 Y	11,1 ∆/ 6,4 Y	69	88	G 3”
INW HP551 H57	480	500/380	7,5	350-450 ∆ / 610-725 Y	15,0 ∆/ 8,7 Y	69	96	G 3”
INW HP552 H47	480	220/270	5,5	350-450 ∆ / 610-725 Y	11,1 ∆/ 6,4 Y	70	118	G 3”
INW HP552 H57	480	370/450	7,5	350-450 ∆ / 610-725 Y	15,0 ∆/ 8,7 Y	70	126	G 3”
INW HP552 H67	480	630/530	11,0	350-450 ∆ / 610-725 Y	22,0 ∆/ 12,7 Y	70	145	G 3”
INW HP552 H77	480	890/530	15,0	350-450 ∆ / 610-725 Y	30,5 ∆/ 17,3 Y	70	156	G 3”
INW HP553 H57	480	280/380	7,5	350-450 ∆ / 610-725 Y	15,0 ∆/ 8,7 Y	71	142	G 3”
INW HP553 H67	480	540/610	11,0	350-450 ∆ / 610-725 Y	22,0 ∆/ 12,7 Y	71	167	G 3”
INW HP553 H77	480	830/610	15,0	350-450 ∆ / 610-725 Y	30,5 ∆/ 17,3 Y	71	180	G 3”
INW HP553 H87	480	1020/610	18,5	350-450 ∆ / 610-725 Y	37,0 ∆/ 21,0 Y	71	195	G 3”
Enofazne
INW HP210 A75	47	290/230	0,55	220-240	6,5	57	17	G 1¼”
INW HP220 A75	47	600/370	1,5	220-240	9,7	58	32	G 1¼”
INW HP310 A71	66	350/250	0,94	220-240	9,0	57	21	G 1¼”
INW HP320 A75	65	550/400	1,5	220-240	9,7	59	33	G 1¼”
INW HP410 A41	87	380/300	1,1	220-240	10,1	55	23	G 1¼”

* 60 Hz zahtevajte prosim podatke.

Puhala s stranskim kanalom INWPodatkovni listi (pdf/2MB)

Za različne moči ponujamo na primer tudi INW_Enostopenjska puhala / vakuumske črpalke

INW HP_visokotlačna puhala/vakuumske črpalke s stranskim kanalom INW se uporabljajo kot vakuumska črpalka ali kot puhalo med neprekinjenim obratovanjem z močjo, navedeno na delovni krivulji. Na razpolago so motorji v standardni izvedbi za vstopno napetost: 50 Hz in 60 Hz. Puhala/vakuumske črpalke imajo po mednarodni klasifikaciji naslednjo stopnjo zaščite: IP 54 (zaščita pred prahom in brizgajočo vodo).

Motorji so izdelani v skladu z DIN EN 60 034/IEC 34-1 in spadajo v toplotni razred F. Trifazne naprave imajo dopustno odstopanje +/- 10 % pri konstantni napetosti in +/- 5 % pri nestalni napetosti, enofazne so izdelane s +/- 5 % dopustnim odstopanjem. Toda če se bo za stalno obratovanje uporabljalo le 90 % maksimalno dopustnega nadtlaka, se dovoljeno območje napetosti zviša na vrednost +/- 10 %. Dopustno odstopanje frekvence je maksimalno +/- 2 %.
